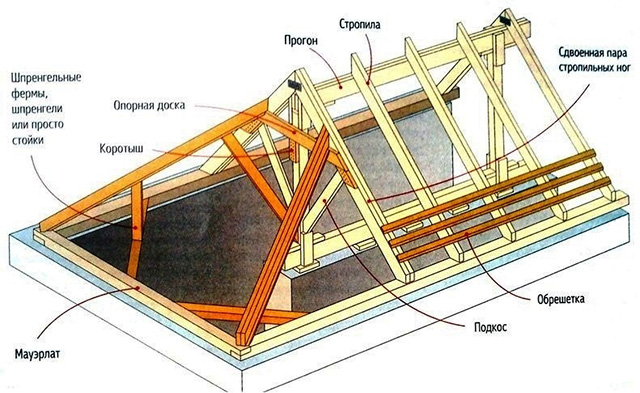

Стропильная система

Для долговечности крыши очень важно, чтобы ее стропильная система была грамотно построена. К изготовлению и установке приступают после строительства несущих стен.

Во многих случаях для деревянных рубленых домов крыша принципиально отличается по конструкции от аналогичных для кирпичных, панельных деревянно-каркасных и других, даже в случае их полной идентичности по форме, виду и типу кровли. Эти различия связаны с необходимостью скомпенсировать усадочные явления.

Виды крепления стропил

«Скользящая» система крепления

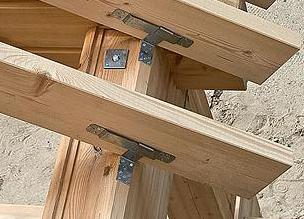

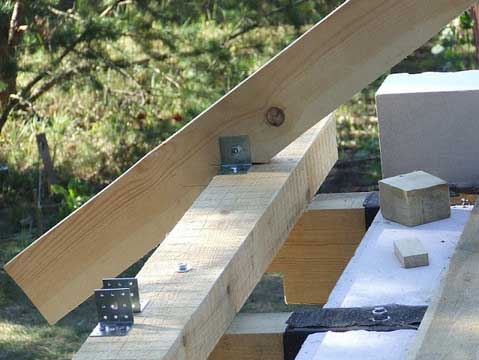

Стандартное решение проблемы с усадкой – в устройстве «скользящей» стропильной системы с прогонами и коньковой балкой. В ней стропила скрепляют только в коньке, а по опорным стенам они скользят в «скользунах» (специальное устройство). В противном случае, то есть при жестком креплении к несущей стене, бревна стен на втором этаже и на фронтонах, по мере усадки, останутся без нагрузки и начнут «терять» вертикальность, а зазоры в пазах будут увеличиваться.

Благодаря прогонам и коньковой балке, удается равномерно передать вертикальную нагрузку от веса кровли, стропильной системы и обрешетки на фронтоны и каждую несущую стену сруба, поэтому венцы гарантированно плотно примыкают друг к другу.

Крайняя стропильная пара может быть установлена на некотором расстоянии от фронтона, а за счет выступа коньковой балки можно удлинить выпуск кровли. Таким образом дом окажется дополнительно защищен от атмосферных осадков.

Все это касается деревянных домов, которые изготовлены из лафета или строганого бревна, бруса, оцилиндрованного бревна, если стены на втором этаже рубленные.

«Жесткая» фиксация

Если мансардный этаж имеет каркасную (безусадочную) конструкцию, применяют «жесткую» систему с затяжками (ригелями) и подкосами. Выбор вида конструкции стропил («висячая» или «наслонная») зависит от конкретных обстоятельств. Деревянные элементы в этих случаях крепят либо, используя классические плотницкие приемы, либо при помощи перфорированных крепежных деталей из металла – гвоздевых пластин.
